iDirect 系统
iDirect系统是业界公认的世界领先的卫星系统。其系统具有如下特点：
一、企业级IP应用支持
应用层QoS，系统级QoS
单板出向流量可达45Msps
高速回传信道（最高可达10Mbps）
集成的加密技术（AES/TRANSEC）
cRTP压缩技术，可节省超过50% 的VoIP 带宽
实时业务管理 (VoIP, Video)
二、多种灵活系统配置
单一中心站支持多星、多转发器工作
真正的私网操作
支持多主站自动切换，实现全网备份和小站漫游
多种不同的远端站终端
三、高可靠性的主站系统
网管系统支持1＋1在线分担业务处理和热备份模式
主站通信系统支持M＋N在线热备份模式
四、最有效利用卫星转发器容量
Turbo和2D-16-S编码，高效的编码方式减少开销
独特的TDMA技术体制，业界最高的传输效率
载波占用系数可以从1.4减少到1.2，使用效率提高１５％
自动功率,频率和同步控制，有效补偿Ku雨衰和其他原因造成的频率偏移
iDirect主站支持网络数目、载波数、载波大小、转发器、卫星、带宽等方面的灵活调整。iDirect系统主站设备具备如下特点：
• 电信级标准设备配置（设备内部全冗余备份）。

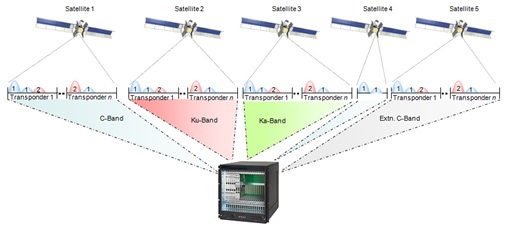

• 同一主站机箱可以支持多达5颗卫星、或5个不同频段（如Ku、C、Ka、扩展C）。
• 每机箱多网络，单个机箱可以支持多达20个网络，多出向、多入向。
• 卫星带宽利用率比其他系统（尤其是DVB系统）高30%-50%，投资回报（ROI）快。
用户可以以低成本起步，逐步建设自己的网络，充分有效地利用投资：
• 下行载波从128Kbps到18Mbps，1bps步进。
• 上行载波从64Kbps到8.2Mbps，1bps步进。
• 通用线路卡（Line Card，调制/解调卡）的数量可以根据网络规模的变化逐步增加，以支持更多的远端站。
• 协议处理器（PP）、网管服务器负载均衡/冗余备份，可以随着网络的扩大而增加数量。
• 支持主站机箱级连，支持用户网络的绝对扩张。

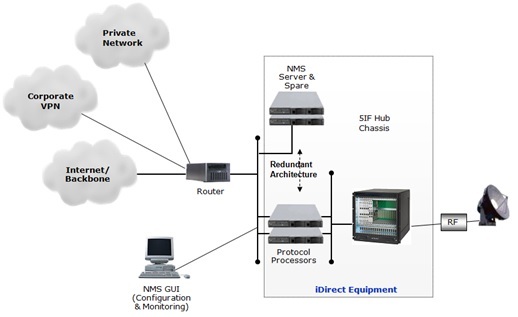

下图为iDirect主站典型硬件组成，iDirect设备包括在虚线框内：
业务数据流：
• 下行数据：公网或私网用户应用数据通过路由器接入到协议处理器，系统将已经完成协议变换的应用数据通过交换机接入到5IF主站。通过下行链路下发到小站。
• 上行数据：小站应用数据通过上行链路上传到主站系统，RF系统将射频信号转换为中频信号接入到5IF主站，上行数据通过5IF主站解调处理以后通过交换机接入到协议处理器，协议处理器将上行数据经过协议转换之后通过路由器分发到公网或私网用户。
主站构成：
• 网络管理（NMS）服务器：iDirect NMS 基于客户机-服务器方式架构。集中管理所有远端站和主站配置，可以通过卫星线路对远端站进行软件升级、配置更改，实施维护和监控。NMS服务器采用1+1热备工作模式，基于运行Linux操作系统的IBM刀片服务器。客户端软件分为iMonitor和iBuilder两个软件，IBuilder主要完成网络配置，iMornitor完成网络监控。
• 协议处理器（PP）：协议处理器为运行Linux操作系统的IBM刀片服务器，上面运行iDirect主站系统的核心软件，如卫星带宽动态分配、网络时隙计划定制、Qos实现、TCP加速等。iDirect协议处理器为1：1备份配置、各刀片服务器之间负载均衡、自动切换。
• 5IFHUB（5中频主站机箱）：为系统的调制/解调部分。其20插槽结构可以安装20块通用线路卡（Line Card，调制/解调卡），可以提供（20*18=360Mb/s的上行载波广播能力，可以支持多达20个独立网络（每个网络下行载波高达18.2Mb/s，TDMA上行载波高达8.4Mb/s）。
• 机箱具有标准的系统冗余能力，电源模块冗余、风扇冗余、支持热插拔。
• iDirect主站与RF（功放、LNB）之间的连线为L-band收/发线缆。
• 通用线路卡：通用线路卡（Universal Line Card）是插在主站机箱中的调制/解调卡。线路卡可以通过软件设置灵活地用于出向、入向，支持C、Ku、Ka等任何频段。支持的数据吞吐率为：下行最高为18Mbps（未来更高），上行最高为8.4Mbps。线路卡支持主/备卡自动切换、热插拔。
• NMS GUI配置和监控客户端软件包括iMornitor和iBuilder客户端。（键盘、鼠标、显示器、主机需要客户提供）。
• RF射频系统（即室外单元）。
5IF主站：
• 5IF主站系统有如下特点：
• 19”标准机架、11U高度、20 槽。
• 多达5个中频接口。
• 支持星状、网状、SCPC点到点，DVB-S2/ACM。
• 支持QPSK, BPSK, 8PSK。
• 采用千兆以太网接口。
• 机箱菊花链总线级联。
• 电信级设备备份标准 。
5IF主站包括20个槽位，4个槽位为1组，共5个分组，最多支持5组中频。各分组槽位采用license控制软件加电方式。通过购买license扩展分组槽位。每个分组可以配置2块XLC-11线路卡（1+1热备份，可自动倒换主备）和2块（可选）XLC-M线路卡扩展TDMA入向载波。
5IF主站线路卡：
线路卡技术特点：
• 同样的硬件，支持所有频段 (Ku, C, Extended C, Ka)。
• 轻松网络扩容、功能升级。
• 冗余备份、自动倒换、热插拔、无需关机。
5IF主站系统线路卡：
• XLC-11
Evolution XLC-11线路卡包含1个调制器和1个解调器，出向信道可工作在iNFINITI TDM模式或DVBS-2/ACM模式下。入向TDMA信道支持效率更高的2D-16S编码，从而使其极为适用于企业和移动网络的话音、视频和数据业务。
• XLC-M
Evolution XLC-M线路卡的特点是在TDMA或SCPC回传模式下，提供多通道解调。XLC-M线路卡支持采用高效2D-16S状态编码的FEC（前向纠错编码）技术。通常和XLC-11/XLC-10调制卡结合使用支持多路入向TDMA载波或SCPC回传。一块XLC-M支持最多8路TDMA入向或8路SCPC回传，需要购买License扩展。默认为1路TDMA入向解调。
iDirect 远端卫星路由器（小站）iDerect路由器提供了简洁而精良的“单站式”解决方案，在一个机箱内集成了卫星调制/解调器、IP路由器、TCP加速器和Qos/优先级保证等功能。这一紧凑的设备能够提供目前最高的双向数据速率，自动上行功率控制使得系统即使在恶劣天气下也能保证可用性。路由器内置的TCP/HTTP加速技术可以克服卫星延迟来提供IP数据吞吐量；Turbo纠错编码（TPC)能提供比传统纠错码技术高近200%的效率。
iDirect路由器内置应用Qos和优先级保证功能，支持DHCP和NAT，支持ACL（访问控制列表）。高达18Mbps的下行（或出向）数据传输速率，以及高达8.4Mbps的上行（或入向）数据传输速率。

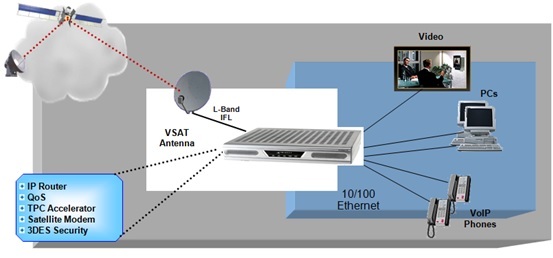

下图为iDirect小站应用结构：
Evolution （DVB-S2)卫星路由器包括Evolution X1系列、X3系列、X5系列、X7系列、e8350系列、eConnex系列产品。其中X5系列有如下技术特点：
• 支持DVB-S2/ACM或 iNFINITI下行/ D-TDMA上行（双模）。
• 支持SCPC回传模式、应用GQoS、TCP/HTTP加速。
• 支持可选的256位AES加密。
• 车载，船载地球站模式。
• 可选的TDMA扩频通信模式。
